| BBルータ解剖 |
|
|
| BUFFALO WBR-B11 |
|
今となっては、古くなってしまいましたが、発売直後はそこそこ売れた機種だと 思います。私はデザインがもっと直線的なものが好きなので、イマイチ、という 気がします。(2004.10.23) |
| 本体分解 |
|---|

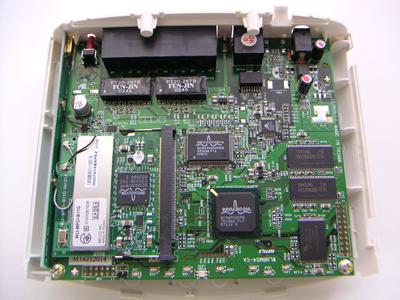

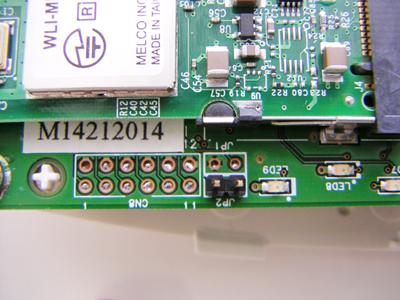

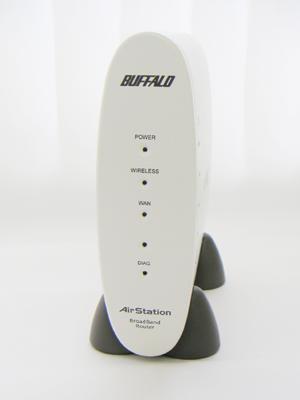

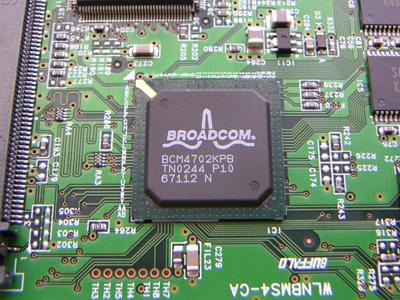

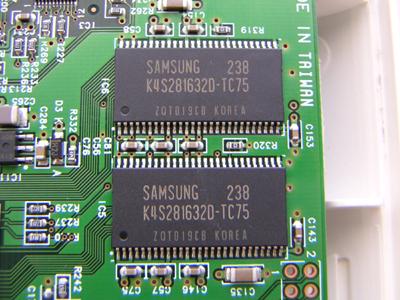

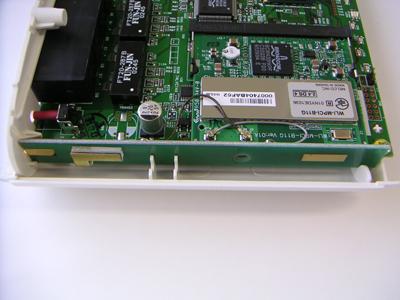

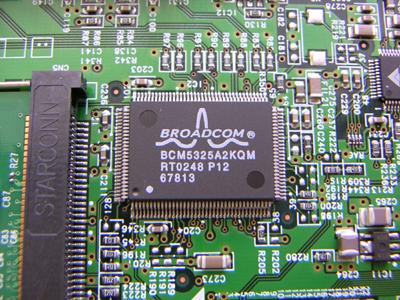

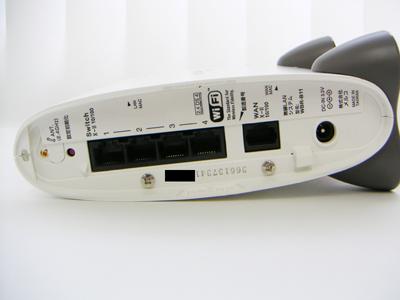

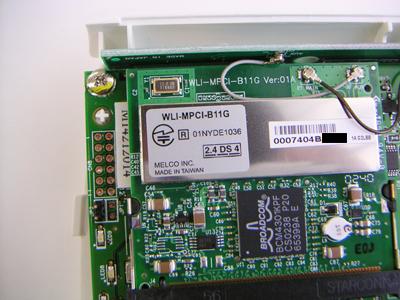

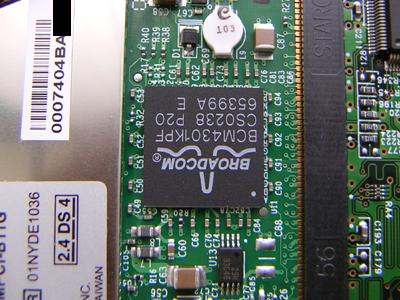

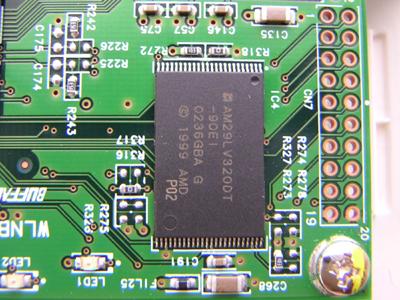

前面はシンプルそのもので、アンテナなども見られません。  裏には、外部アンテナ、初期化スイッチ、１〜４ポート、WAN ポート、電源コネクタが 配置されています。  本体カバーを取ると、基板が現れます。実装は裏面にもありますが、石系のものは、 表側の実装です。  CPU は BROADCOM BCM4702KPB です。MIPS 系の CPU で 125MHz ぐらいの動作の ようです。  ５ポートのスイッチのチップ BCM5325A2KQM。パケットバッファーを内蔵しています。  メモリ は SAMSUNG の K4S2816320 で、 16MB が２枚なのかな(?)。合計 32MB だったら、結構豪華なつくりです。  フラッシュは AMD の AM29LV320DT 。AMD のページを見ると、4MB のようである。 刻印が 1999 なので、結構古いもの。  無線モジュールは mini PCI スロットに刺さってまして、型番は WLI-MPCI-B11G と いう未発売のものです。  このモジュールには、やはり BROADCOM のチップが乗っています。上下逆で申し訳 ないのですが、 BROADCOM の BCM4301KFP という型番です。  無線 LAN 横には謎のジャンパとコネクタがあります。うまくすれば、シリアルが 接続できるのかもしれないです。  上部の基板はアンテナになってまして、アンテナが外部にでていない作りです。  この機種で思ったことは BROADCOM で固めているな、というのと、 mini PCI なんか 装着しているんだ、ということ２つです。作りとしては、無難な作りでしょうか。 |
|
|
