| BBルータ解剖 |
|
|
| corega BAR HGWL |
|
あまりバリバリに使ったわけではないのですが、設定画面は特にわかりにくい ところはなかったと思います。筐体はしっかりとした作りで、AC アダプタは小型、 落ち着いたデザインで、私の好みの方です。性能も SmartBit で 97Mbps 出る らしいので、そこそこの性能は持っていると思います。2004.12.5 |
| 本体分解 |
|---|

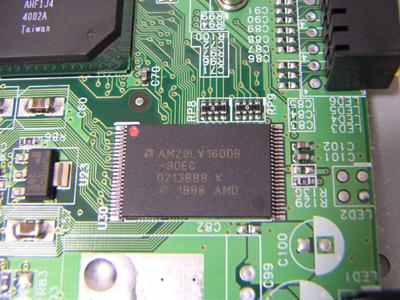

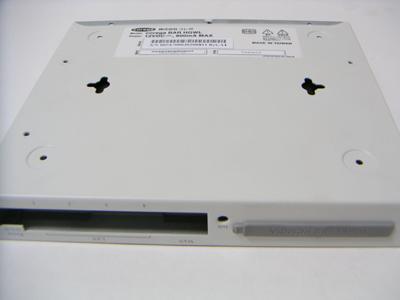

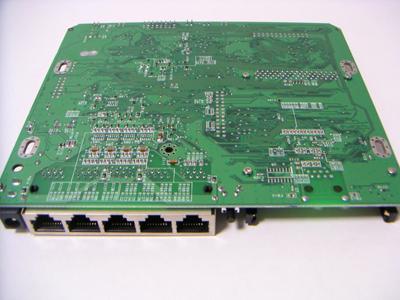

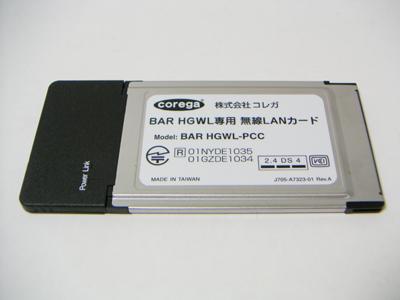

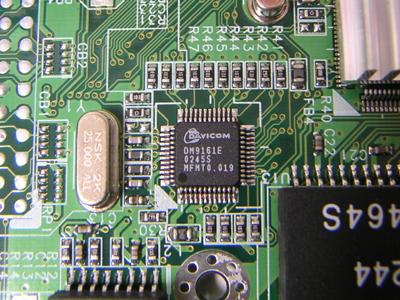

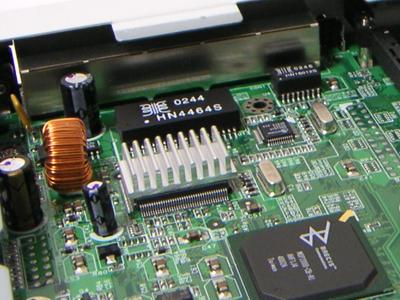

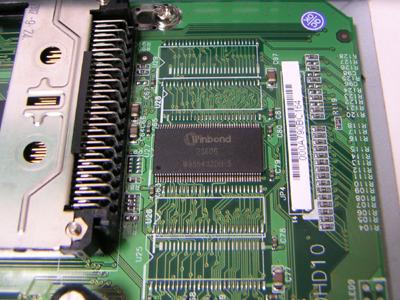

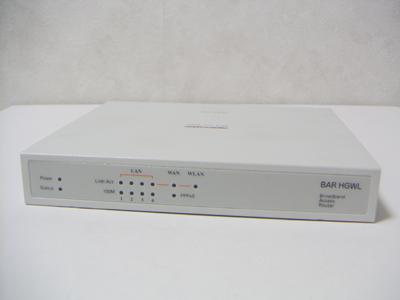

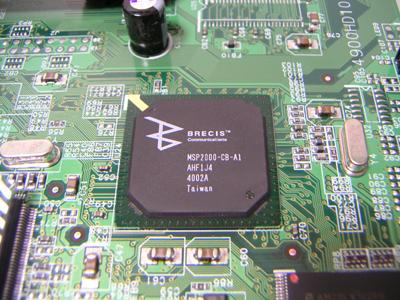

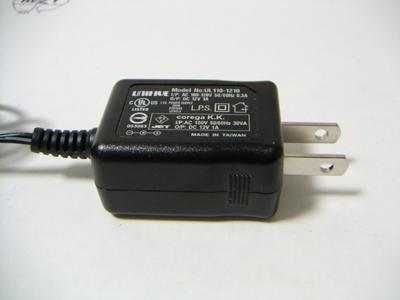

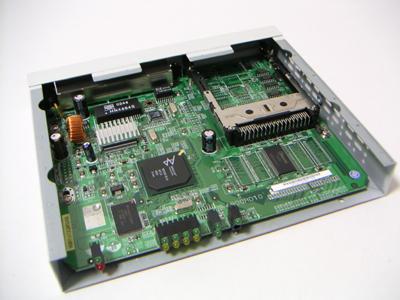

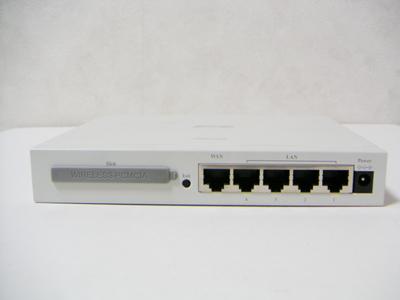

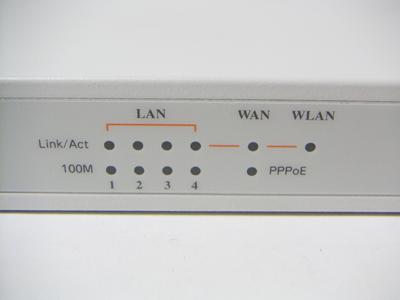

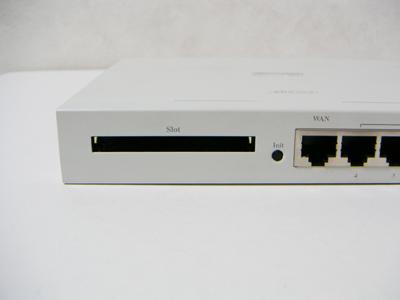

私の所有しているのは BAR set HGWL ですので、一部 BAR HGWL と構成が異なる 可能性があります。 本体は、そんなに大きくはなく、金属製の筐体でしっかりとした感じです。  AC アダプタは小型で、邪魔にならない大きさです。ただし、タップを使用してる 場合には、隣のコンセントにぶつかる可能性があります。  専用の無線 LAN カードが付属してきます。 BAR set HGWL には、さらにもう１枚、 無線 LAN カードが付属してくるのですが、そのカードは PCL-11 という製品が 付属してきます。  正面には、 LED が並んでいます。 PPPoE の LED もあるので、便利です。  裏面には AC アダプタの電源、 LAN / WAN, 無線 LAN カードを挿入する口があります。  BAR SW-4P HG には、この口がない以外は同じ筐体です。  早速、中を開けてみました。どこかで見た基板です。どうやら BRL-04FM と同じです。 今度時間があれば、両方を分解して比較してみることにします。その他、この 基板について、最後部に記述しました。  CPU は BRECIS の MSP2000 。MIPS 系の CPU で、180MHz 動作らしいです。  ヒートシンクが付いている石がありました。どうやら、 LAN 側の PHY らしいです。  メモリは Winbond W986432DH-7 です。4MB です。詳細は この辺のページで。  フラッシュメモリは AMD の AM29LV160DB です。1MB のようです。詳細は この辺のページで。  DAVICOM のDM9161E 。どうやら WAN 側の PHY らしいです。  念のため、基板の裏側も見てみましたが、大きなものは実装されていませんでした。  その基板が収まる場所に、謎の黒いプラスチックのものがついていました。最初は、 何だかわからなかったのですが、ひっくり返してわかりました。  壁掛け用の穴が開いていました。さっきの黒いのは、金属片などが基板にあたったり、 傷つけないようにするためのカバーのようです。>  無線 LAN カードが背後に装着される形となるため、場所によっては電波の到達に影響が 出ると思われます。それ以外は、凄く良い作りなので、もう少し売れても 良かったのじゃないかな、と思います。 |
| 基板について |
|---|
この製品に使用されている基板、初めて見たときは BRL-FM と同じだ、と思いました。 その後、調べてみると、色々な製品が同じ基板を使用していることがわかりました。 以下、私が調べてわかったものです。これ以外にも存在しそうな感じです。 corega BAR SW-4P HG corega BAR HGWL NTT-ME BA8000Pro (NIC MANIA) OMRON VIAGGIO MR104X (槻ノ木隆の NEW PRODUCTS IMPRESSION) OMRON VIAGGIO MR104DV (槻ノ木隆の NEW PRODUCTS IMPRESSION) PCI BRL-04FB (槻ノ木隆の NEW PRODUCTS IMPRESSION) PCI BRL-04FM PCI BRL-04FMX これらの基板に書かれている型番は 4900HD10 で、同じ基板ですが、それぞれに あわせたチップを搭載して、個々の性能を出しているものと思われます。 |
|
|
